Реализация вложенных процедур



Реализация вложенных процедур

Понятие вложенной процедуры включает в себя возможность описания процедур внутри друг друга, при этом каждая из процедур может иметь локальные данные, видимые для вложенных в нее процедур, но не видимые для процедур, находящихся на одном уровне вложенности с данной процедурой. Для организации такой вложенности существуют две возможности — организация средствами ассемблера и определенная самим пользователем. Рассмотрим первую из них. Для нее требуются команды ассемблера ENTER и LEAVE. Их формат приведен ниже.

Команда enter loc_size.lexjev — ENTER (setup parameter block for ENTERing procedure) — реализует установку кадра стека для параметров процедуры. Работа команды заключается в следующем.

  • 1. Размещение текущего значения регистра ЕВР/ВР в стеке.
  • 2. Сохранение текущего значения ESP/SP в промежуточной переменной FP (имя переменной выбрано случайно).
  • 3. Если лексический уровень вложенности (операнд lexlev) не равен нулю, то (1ex_1ev-l) сделать следующее:
    1. в зависимости от установленного режима адресации usel6 или use32
    2. выполнить вычитание (ВР-2) или (ЕВР-4) и записать результат обратно в ЕВР/ВР;
    3. сохранить значение ЕВР/ВР в стеке;
    4. сохранить в стеке значение промежуточной переменной fp.
    5. 4. Запись значения промежуточной переменной fp в регистр ЕВР/ВР.

      5. Уменьшение значения регистра ESP/SP на величину, заданную первым операндом, минус размер области локальных переменных locsize: ESP/SP= (ESP/SP)-loc size.

    6. Команда LEAVE (LEAVE from procedure — выход из процедуры) не имеет операндов и выполняет удаление из стека области локальных (динамических) переменных, выделенной командой ENTER. Команда выполняет обратные команде ENTER действия.



    7. 1. Содержимое ebp/bp копируется в ESP/SP, тем самым восстанавливается значение ESP/SP, которое было до вызова данной процедуры. С другой стороны, восстановление старого значения ESP/SP означает освобождение пространства в стеке, отведенного для завершающейся процедуры (локальные переменные процедуры уничтожаются).

    8. 2. Из стека восстанавливается содержимое ЕВР/ВР, которое было до входа в процедуру. После этого действия значение ESP/SP также становится таким, каким оно было до входа в процедуру.


    9. В результате этих двух действий также восстанавливается кадр стека, если он был, вызывающей программы.

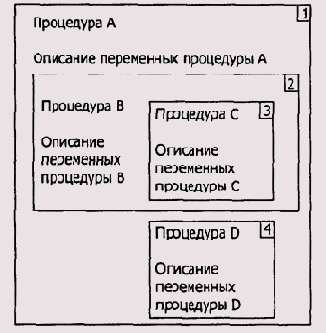

      Команды ENTER и LEAVE специально введены в систему команд микропроцессора для поддержки вложенных процедур, как это делают для блочно-структури-рованных языков высокого уровня типа Паскаль или С. В этих языках программа разбивается на блоки. В блоках можно описать свои собственные (локальные) идентификаторы, которые не могут быть использованы вне этого блока. К примеру, на Рисунок 3.1 в виде блоков изображена структура некоторой программы.



      Рисунок 3.1. Изображение структуры некоторой программы в виде блоков

      В правом верхнем углу каждого блока (процедуры) стоит номер лексического уровня вложенности этого блока относительно других блоков программы. Большинство блочно-структурированных языков в качестве основного метода распределения памяти для переменных в блоках используют автоматическое распределение памяти. Это означает, что при входе в блок (вызове процедуры и т. п.) в некотором месте оперативной памяти (или в стеке) выделяется область памяти для переменных этого блока (ее можно назвать областью инициализации). После выхода из этого блока связь программы с этой областью теряется, то есть эти переменные становятся недоступными. Но если, как в нашем примере, в этой Процедуре есть вложенные блоки (процедуры), то для некоторого внутреннего

      блока (например, С) могут быть доступны области инициализации (переменные) блоков, объемлющих данный блок. В нашем примере для блока С доступны также переменные блоков В и А, но не D. Возникает вопрос: как же программа, находясь в конкретной точке своего выполнения, может отслеживать то, какие области инициализации ей доступны? Это делается с помощью структуры данных называемой дисплеем. Дисплей содержит указатели на самую последнюю область текущего блока и на области инициализации всех блоков, объемлющих данный блок в программе. Например, если в программе А была вызвана сначала процедура В, а затем С, то дисплей содержит указатели на области инициализации А В и С (Рисунок 3.2).





      Рисунок 3.2. Соответствие содержимого дисплея области инициализации после вызова процедур В и С

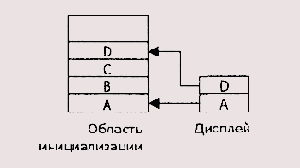

      Если после этого вызвать процедуру D (в то время как В и С еще не завершены), то картина изменится (Рисунок 3.3).



      Рисунок 3.3. Соответствие содержимого дисплея области инициализации после вызова процедуры D

      После того как некоторый блок (процедура) завершает свою работу, его область инициализации удаляется из памяти (стека) и одновременно соответствующим образом корректируется дисплей.

      Большинство языков высокого уровня хранит локальные данные блоков в стеке. Эти переменные называют еще автоматическими, или динамическими. Память для них резервируется путем уменьшения значения регистра-указателя стека ESP/SP на величину, равную длине области, занимаемой этими динамическими переменными. Доступ к этим переменным осуществляется посредством регистра ЕВР/ВР. Если один блок вложен в другой, то для его динамических (локальных) переменных также выделяется место (кадр) в стеке, но в этот кадр помещается указатель на кадр стека для включающего его блока. Команды ENTER И LEAVE как раз и позволяют поддержать в языке ассемблера принципы работы с переменными блоков, как в блочно-структурированных языках. Дисплей организуется с помощью второго операнда команды ENTER и стека.

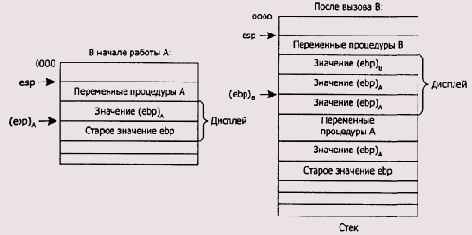

      Например, в начале работы главной процедуры А и после вызова процедуры В кадр стека будет выглядеть так, как показано на Рисунок 3.4.



      Рисунок 3.4. Кадр стека после вызова процедур А и В

      Из рисунков видно, что, используя дисплей, мы фактически имеем адреса областей инициализации, доступных по признаку вложенности объемлющих блоков. Обратный процесс завершения работы с блоками и удаления соответствующих областей инициализации поддерживается командой LEAVE.
